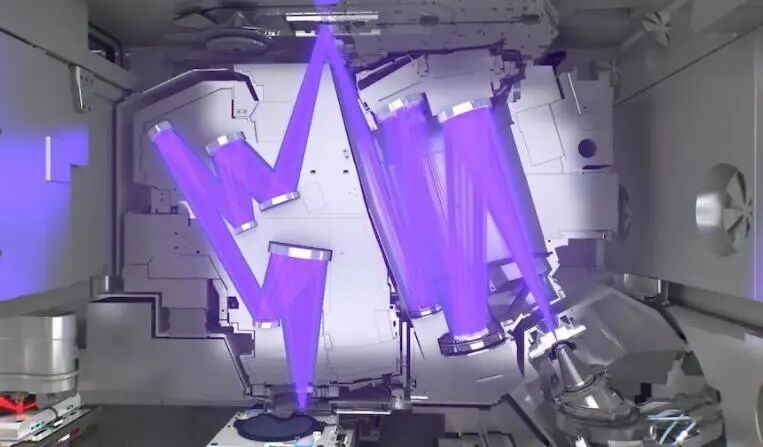

眾所周知，當前全球只有ASML一家能夠生產EUV光刻機，甚至可以說很長一段時間內，全球也只有ASML能夠生產光刻機，不會有第二家。

原因在于ASML把EUV光刻機的路堵住了，這條路別人是走不通的。

ASML與全球眾多的供應鏈，形成了捆綁關系，像蔡司等與ASML形成了利益共同體，EUV光刻機中，蔡司等廠商至關重要，掌握核心科技，缺少這些供應鏈，其它廠商不可能制造出EUV光刻機。

所以，目前眾多的其它光刻機企業，并不打算走EUV光刻機這條路，在另尋它路。

同樣的，國產光刻機基本上也走不通EUV這條路，只能另尋他路，而從現在的情況來看，目前主流上有三條路，這三條路都能實現EUV光刻機的效果。

第一條路是電子束光刻——用電子束在硅片上進行雕刻。

這條路的優點是精細，分辨率高，比EUV光刻機還要高，美國公司Zyvex Labs生產出了這樣的光刻機，實現0.768nm芯片的光刻，但缺點是產能低，效率低，無法大規模量產芯片，只能實驗室用，但也不失為一條新的路。

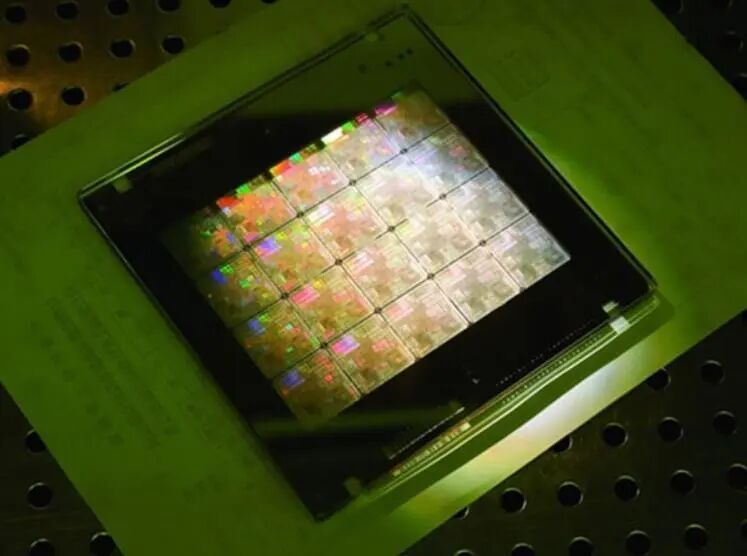

第二條路是納米壓印，也稱NIL技術。原理是電路圖設計出來后，刻在納米板上，再像印書一樣壓印在硅片上。

這種的優點非常多，比如功率遠比EUV光刻機低，一臺EUV光刻機一年要用1000萬度電，但這種NIL技術能耗減少90%，且制造成本比EUV光刻機低40%。

缺點是目前精度不夠，遠遠達不到7nm、5nm的級別，大約還處于28-40nm及以上，但未來精度提高后，替代EUV完全可行。

還有一種是自組裝（DSA）光刻，這種技術比較神奇，就是用一些化學材料，直接在硅晶圓上，操縱這些材料，把芯片的電路圖刻畫出來，比如不要的部分用材料腐蝕掉……

但這種技術，目前還遠遠看不到量產的希望，這種神奇的化學材料不好找，但美國、歐洲等實驗室據說有了進展，不過短時間內肯定沒戲，只能在科幻劇中看到。

很明顯，目前看起來最可靠的，還是NIL納米壓印技術，完全有替代EUV光刻機的可能性，目前國內也在研究這個技術。

不過研究最好的還是日本的佳能，佳能在NIL技術上專利全球最多，且已經有了量產機器，目前在改進精度，希望國產加油，也能夠趕緊推出NIL光刻機出來，那樣我們的芯片就不怕被卡脖子了。
