在功率電子領域，高壓柵極驅動芯片是連接控制電路與功率器件的 “橋梁”，其性能直接決定了電機驅動、電源轉換等系統的可靠性與效率。一直以來，IRS21867 作為經典的 4A700V 高低側驅動芯片，廣泛應用于工業與家電場景，但國產替代需求的日益增長，也推動著本土半導體企業推出更具競爭力的產品。

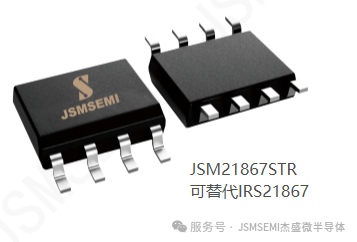

杰盛微半導體（JSMSEMI）研發的JSM21867STR，正是一款對標 IRS21867 的集成 BSD 單相高低側同相柵極驅動芯片。它不僅在封裝、核心參數上與 IRS21867 高度兼容，更在保護機制、電氣特性與設計適配性上實現優化，為工程師提供了高性價比的國產替代新選擇。今天，我們就從參數對比、性能優勢、設計指南與應用場景四個維度，全面解析這款 “國產強芯”。

一、產品概述

JSM21867S是一款高壓、高速功率MOSFET/IGBT高低側驅動芯片，具有兩個獨立地傳輸通道。內部集成了高、低側欠壓鎖定電路、過壓鉗位電路等保護電路，具備大電流脈沖輸出能力，邏輯輸入電平兼容低至3.3V的CMOS或LSTTL邏輯輸出電平，輸出電流能力最大可達4A，其浮地通道最高工作電壓可達700V。可用于驅動N溝道高壓功率MOSFET/IGBT等器件。IRS21867S采用SOP-8封裝，可以在-40℃至125℃溫度范圍內工作。

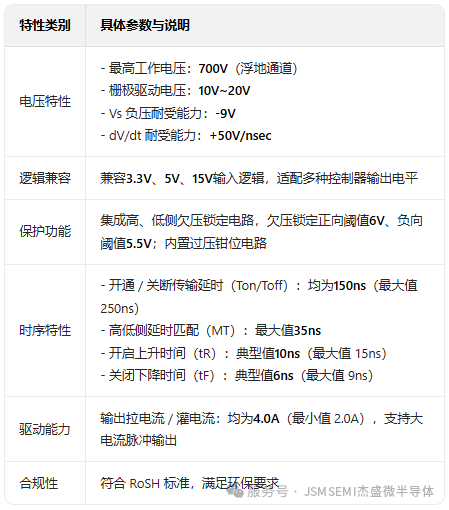

二、核心產品特性

• 自舉工作的浮動通道

• 最高工作電壓為700 V

• 兼容 3.3V, 5V 和 15V 輸入邏輯

• dV/dt 耐受能力可達±50 V/nsec

• Vs負壓耐受能力達-9V

• 柵極驅動電壓:10V到20V

• 高、低側欠壓鎖定電路

• --欠壓鎖定正向閩值6V

• --欠壓鎖定負向閾值 5.5V

• 芯片開通/關斷傳輸延時

  --Ton/Toff =150ns/150ns

• 高低側延時匹配

• 驅動電流能力:

  ----拉電流/灌電流=4.0A/4.0A

• 符合 RoSH 標準

  SOP-8

三、參數無縫銜接：從封裝到性能，兼容 IRS21867 無壓力

對于工程師而言，芯片替代的首要需求是 “無縫銜接”—— 無需修改 PCB 布局、無需調整外圍電路，即可直接替換。JSM21867STR 在這一點上精準匹配 IRS21867，核心兼容性體現在三大維度：

1.封裝與引腳：SOP-8 封裝，引腳功能 1:1 對應

JSM21867STR 采用與 IRS21867 一致的SOP-8 封裝，封裝尺寸關鍵參數完全吻合：封裝寬度（D）4.70-5.10mm、長度（E）5.80-6.20mm、引腳間距（e）1.27BSC，確?？芍苯舆m配原有 PCB 焊盤設計，無需重新畫板。

引腳功能更是實現 1:1 對應：1 腳（VCC）為電源輸入、2 腳（HIN）為高側信號輸入、3 腳（LIN）為低側信號輸入、4 腳（COM）為公共地、5 腳（LO）為低側輸出、6 腳（VS）為高側浮動地、7 腳（HO）為高側輸出、8 腳（VB）為高側浮動電源。無論是信號流向還是電源路徑，都與 IRS21867 完全一致，替換時無需調整外圍器件連接方式。

2. 核心電氣參數：高壓大電流，性能不打折扣

• 作為高壓驅動芯片的核心指標，JSM21867STR 在電壓、電流與時序特性上，均達到甚至優于 IRS21867 的水平，確保替換后系統性能不受影響：




• 高壓耐受能力：浮地通道最高工作電壓達 700V，與 IRS21867 持平，可應對電機驅動、逆變器等場景中的高壓母線需求；同時，Vs 引腳負壓耐受能力達 - 9V，dV/dt 耐受能力達 + 50V/nsec，能有效抵抗功率器件開關時的電壓瞬變，避免驅動信號異常。




• 驅動電流能力：輸出拉電流 / 灌電流均為 4.0A（最小值 2.0A），與 IRS21867 的驅動能力一致，可快速為 N 溝道 MOSFET/IGBT 柵極充放電，保障功率器件高頻開關時的響應速度，減少開關損耗。

• 時序特性：開通 / 關斷傳輸延時（Ton/Toff）均為 150ns（最大值 250ns），高低側延時匹配誤差≤35ns，與 IRS21867 的時序參數高度吻合，能精準控制高低側功率器件的導通時序，避免交叉導通風險。

3. 邏輯兼容：適配多電平輸入，通用性拉滿

JSM21867STR 的邏輯輸入電平兼容 3.3V、5V 與 15V CMOS/LSTTL 邏輯輸出，與 IRS21867 的邏輯兼容性一致2。這意味著無論是搭配 3.3V 的 MCU、5V 的 PLC，還是 15V 的工業控制器，都無需額外添加電平轉換電路，直接接入即可穩定工作，極大降低了替換時的系統調整成本。

四、應用場景：從工業到家電，覆蓋高壓驅動全領域

憑借 700V 高壓耐受、4A 驅動電流與工業級可靠性，JSM21867STR 的應用場景與 IRS21867 高度重合，同時能更好地適配國產系統的需求，主要覆蓋四大領域：

1. 電機驅動與控制：伺服、家電電機的核心驅動

在伺服驅動器、冰箱壓縮機電機、空調風機電機等場景中，JSM21867STR 可精準控制 MOSFET/IGBT 的導通與關斷，實現電機的調速與正反轉。其 - 9V 的 Vs 負壓耐受與 + 50V/nsec 的 dV/dt 耐受能力，能抵抗電機啟停時的電壓沖擊；低靜態功耗則有助于提升家電產品的能效等級，符合新國標對節能的要求。

2. 電動工具：應對高功率、高波動需求

電動工具（如電鉆、電鋸）的功率需求大，且工作時負載波動劇烈，對驅動芯片的可靠性要求極高。JSM21867STR 的 4A 驅動電流可快速響應負載變化，700V 高壓耐受能應對電池組串聯后的高壓母線；強化的欠壓鎖定功能則可避免電池電壓下降時的驅動失效，確保工具持續穩定工作。

3. 通用逆變器與電源轉換：高效能量轉換的關鍵

在光伏逆變器、UPS（不間斷電源）等電源轉換系統中，JSM21867STR 可實現 AC-DC、DC-DC 的高效轉換。其 150ns 的快速開關延時能減少轉換過程中的開關損耗，提升系統效率；工業級溫度范圍則可適應戶外或機房的惡劣環境，確保電源系統 24 小時穩定運行。

4. 其他高壓場景：拓展國產替代邊界

除上述場景外，JSM21867STR 還可用于電焊機、變頻器等高壓設備，其 SOP-8 封裝與 IRS21867 的兼容性，讓原有使用 IRS21867 的系統可直接替換，無需重新設計，極大縮短了國產替代的周期與成本。

五、引腳功能描述

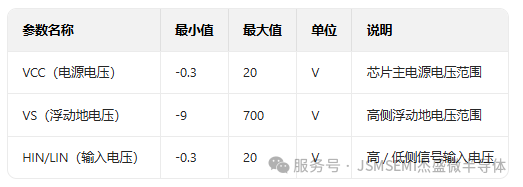

極限工作范圍（測試條件：TA=25℃，電壓以 VSS 為參考，電流流入為正）

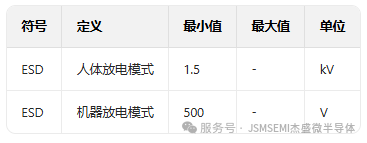

ESD 額定值：

六、國產替代不止 “兼容”，更要 “超越”

從參數兼容到性能優化，從設計指南到場景適配，杰盛微 JSM21867STR 不僅實現了對 IRS21867 的 “無縫替代”，更在可靠性、功耗與設計友好度上實現了進階。對于工程師而言，選擇 JSM21867STR，不僅能降低對進口芯片的依賴，還能獲得更貼合國內場景的技術支持 —— 杰盛微官網（www.jsmsemi.com）提供完整的 datasheet 與應用筆記，技術團隊也可提供針對性的設計指導。
